进行电能质量现场数据测试需要注意的事项

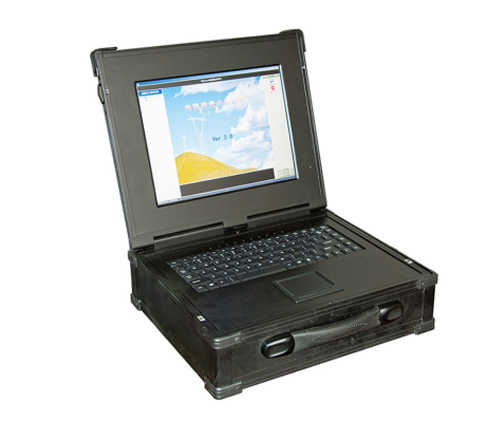

电能质量监测需了解的数据

1、供电系统主接线图。

2、供电变压器主要参数。

3、负荷性质，各负荷在供电系统主接线图中的位置。

4、标明测试点，一般原则是准备在哪里治理就在哪里测量。

5、系统中无功补偿装置情况，包括总容量，电容器是否串有电抗，电抗率多少，步长、投入数量等。

测试数据

1、要测试到有代表性的数据，即生产线负荷时情况和正常情况。

2、高压低压要有抓图，抓图至少要有：电压电流电压波形、DMM（功率、电压、电流）、3相谐波电流清单、3相谐波电流柱状图、功率记录和谐波记录。记录时间长度根据负荷情况决定，但不得少于一个生产周期。

3、观察负荷变动的速度，工作电流变化的范围，问清楚负荷的性质。

4、测试中注意观察各个参数的一致性，现场各仪表读数，有无互相矛盾的情况，必要时予以记录。（测试时电流和电压都为正值为正确）。

5、尽量在电容柜投入和未投入时各测一次数据。（如果原有系统有补偿设备）。

6、测试时需要的抓图要分多个窗口保存。

7、选择合适的档位测量，特别是记录测量高压时候 高压CT和PT的变比（要保证所用的硬件变比和软件变比是一致的）。

需确定的项目

1、现场需要安装的电能治理装置，APF/SVG/TSC，装置电压等级及容量。

2、现场安装APF/SVG/TSC位置，柜体颜色、尺寸，是否和配电室其他柜体颜色、尺寸协调。

3、现场情况，是否便于APF/SVG/TSC柜体就位、安装。

4、APF/SVG/TSC柜体的安装方式，安装地点，进线方式。

5、母线铜牌宽度相间铜牌距离，确保铜牌能穿过CT，CT有足够的安装固定位置。

6、现场系统CT，CT变比及精度，闭口CT是否能满足现场需要。

7、安装APF/SVG/TSC位置距离治理点的长度，确定电缆及导线长度。

8、现场APF/SVG/TSC柜体出风方向，是否利于装置散热且不影响室内温度。
