a、工频谐振（基波谐振）

试验和分析表明，由互感器引发的基波谐振表现为一相电压降低，两相电压升高，且中点移到线电压三角形之外。基波谐振产生的过电压幅值一般不高，对地稳态过电压不超过2倍 ，暂态过电压也不过3.6 。

b、高频谐振（三次谐振波谐振）

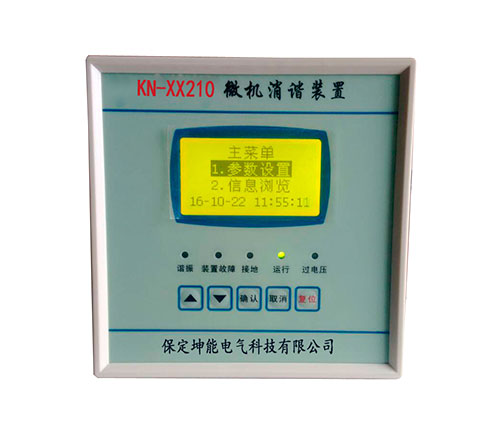

在中点绝缘系统中，由于电源不能向电压互感器提供三次谐波励磁电流，而使铁芯中磁通为平顶波，含有三次谐波磁通，对于三个单相电压互感器而言，三次谐波磁通可在每相电压互感器铁芯上流通，因而产生三次谐波电势，使中点位移产生而发生谐振,所以得加装一次消谐器。

高频谐振的表现是三相电压同时升高，即在工频电压下迭加三次谐波电压 ，因为各相基波电压与三次谐波电压均相等，所以三相电压指示相同。

高频谐振通常在空母线合闸的激发条件下产生。有时，变电站出线很短是也会发生。

高频谐振会产生较高的过电压，最高可达3。

c、1/2分频谐振

除了基波和三次谐波谐振以外，电压互感器的铁磁谐振电路还可产生低于电源频率的分次谐波谐振，其中大多数为1/2次谐波谐振 ,这时就必须加装一次消谐器了。

1/2分频谐振时，其谐波波源必然存在电源中点与互感器高压绕组中点之间，即在UNN，中，它是零序性质的。因此，分频谐振电压一般都认为每相 对地电压为电源电势（基波）和中点位移电压（1/2次谐波）的相量和。其均方根值为 ， — 电源相电压 — 次谐波谐振时中点位移电压。

由此可见，1/2分频谐振表现为三相对地电压同时升高，实际上谐振频率与1/2工频略有差别，所以，电压表计以低频来回摆动,而这时一次消谐器起到了保护作用。

1/2分频谐振过电压不高（不超过2 ），这是由于铁芯深度饱和所致。因为频率减半，互感器铁芯中磁密要比额定时大1倍，使铁芯饱和，励磁感抗急剧下降，因而高压绕组流过极大的过电流，一般可达几十倍甚至上百倍额定电流，使互感器过热并产生电动力的破坏。

由于是热和电动力的破坏，互感器往往有一发展过程，表现为互感器冒烟、熔丝熔断、油浸互感器喷油等。

如果XC /XL处在两种谐振区的交界处，有可能是发生基波振而后转入分频谐振,在电气工业当中一次消谐装置是必不可少的保护件。

1/2分频谐振的激发条件大都是单相接地故障又突然消除的暂态过程。由于其起振电压较低，在一定电网条件下1/2分频谐振是最容易发生的，而且破坏力很强，也是互感器出现烧坏事故的主要原因。
