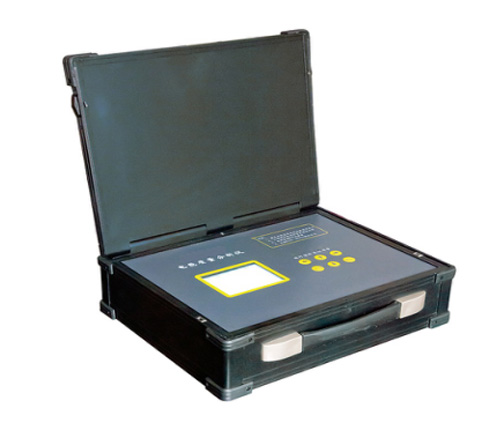

电能质量测试仪监测记录

电能质量测试仪监测记录

电能质量监测记录功能可对电压、电流、电压谐波(总谐波+1~25次谐波)、电流谐波(总谐波+1~25次谐波)、有功功率、功率因数等参数进行长时间测量记录。

使用的按钮如下:

返回:返回上一级菜单。

开始记录:开始测量并按设定的参数记录测量结果。

设置:选择谐波测量结果表现形式,只在显示谐波测量结果时有效。如图8-5。

220.00V/ 50.00Hz表示此次测量的额定电压为220.00V,额定频率为50.00Hz,下同。

1)、设定监测参数。

开始监测记录前,需设定相关参数。将图标移至各参数方框内,按数字键可对各参数进行设置。

PT变比设置说明。

情况一:对220V市电或380V生产用电直接接入仪表测量时,PT设置中应输入220/220 或380/380,此时仪表测量结果是实际接入仪表的电压值。此处也可输入1.0/1.0,仪表显示测量结果也正确,但所存储的数据由管理软件分析时可能出现错误。

情况二:在变电场所(如发电厂、配电机房)对二次信号进行测量时,可将PT设置成1/1,此时仪表显示的测量结果为二次电压值;如将PT设置成实际的PT变比(如110kV点设置成 110000.0/100.0 或 110000.0/57.7)仪表显示的测量结果为换算到一次的电压值。CT变比设置与此种情况相同。

“设置记录时长”由仪表当前剩余存储空间决定。“设置记录时长”设置将要监测的时间长度,到时停止记录。“数据时间间隔”设置记录数据保存的时间间隔;另外需要设定标称电压、线路编号。选择好参数后选择进入开始记录菜单,仪表开始测量并根据设置的时间间隔对测量结果进行保存。

2)、列表显示。

将选择图标移至左上角的列表框中,按上/下方方向键,可选择显示电压/电流/频率、电压谐波/电流谐波、功率。

监测记录基本测量界面,可显示测试电压值、电流值、电压偏差值、频率值、,频率偏差值。

监测记录电压谐波和电流谐波测量界面。“电压谐波”字样下所对应的是电压总谐波值和各次谐波值(可记录25次谐波),“电流谐波”字样下所对应的是电流总谐波值和各次谐波值(可记录25次谐波),可通过将红色方框图标移至红色小箭头上,按Enter键滚动显示各次谐波测量结果。

监测记录谐波结果显示选择界面,第一行列表框可选择电压谐波以谐波电压(V/kV)、总谐波电压百分比(%r)或基波电压百分比(%f) 来显示。第二行列表框可选择电流谐波以谐波电流(A)、总谐波电流百分比(%r)或基波电流百分比(%f) 来显示。

监测记录功率测量界面。可显示有功功率,视在功率,无功功率,功率因素。

3)、保存数据。

监测记录数据按照设定的时间间隔自动将已测量数据保存一次。监测记录数据都保存在RECxxxxX.PQD中。xxxx为整数,X为英文字母。每次测量保存在单独的一个文件中。

4)、保存屏幕。

在插入USB盘,并且当前无对USB盘的操作时,可连续按数字键“9”三下,将当前屏幕保存到USB盘。
