电能质量在线检测仪仪器结构

电能质量在线检测仪仪器结构

三相电能质量分析仪的整机配件

主要部件

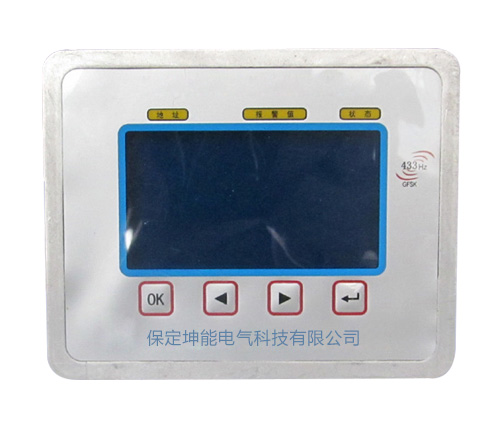

主机

主机用于在现场测试，进行操作、计算、显示测试结果、存储等用途。

(数量：1台)。

电流传感器

四个电流传感器用于测试电流用。在使用中，用电流传感器把需测量电流的导线夹住，应尽量使导线垂直穿过电流传感器的夹合孔。

电压测试线

电压测试线有黄色、绿色、红色、蓝色、黑色共五条。用于连接主机与电压测试探头。使用中，电压测试线与主机连接时，颜色要求一一对应，以避免测试时发生错误。（数量：5条）。

流测试线

电流测试线为一分四电缆线，其中七芯插头连接主机，四个四芯头分别连接四个电流传感器。线上有标识，表示分别对应电流测试通道。测试时应保证各相序的正确性，否则会得到错误的测量结果。（数量：1条）。

鳄鱼夹

大号鳄鱼夹用于测试电压信号用。黄色、绿色、红色、黑色、蓝色共五个。使用时,电压测试线连接一端，颜色要求一致；连接测试端一侧，黄色、绿色、红色分别接A相、B相、

相电压线，黑色鳄鱼夹接零线。蓝色鳄鱼夹接地线。（数量：5个）。

测试表笔

测试表笔用于测试电压信号用。红色一个，黑色一个，共两个。使用时,电压测试线连接一端。（数量：2个）。

充电器

充电器用于给主机供电和给电池充电用。一个。使用时, 将充电器输入插头接于220V电源上，输出端接于主机电源输入端即可。（数量：1个）。

使用说明书

使用说明书详细介绍了电能质量分析仪的使用功能和操作方法。用户在使用仪表测量前应仔细阅读。（数量：1册）。

便携式仪器箱

便携式仪器箱是电能质量分析仪整套设备的包装箱。主机及所有配件均装在仪器箱内。用户在使用完后，请及时把设备装入仪器箱，以免设备受到损坏或缺失。（数量：1个）。
