电能质量监测通信体系研究

电能质量监测通信体系研究

传输媒质研究

网络化是监测系统发展的必然趋势。在目前普遍采用的两层式或三层式架构，通信网络负责将各监测终端采集的数据传输到监测中心，并将监测中心的命令下发到各终端，是监测系统正常运行的关键。

早期的网络化电能质量监测远程通信网络一般选用公用电话网络，传输速率低，仅适合构建小型监测系统。随着国内电力数据通信专用网络的建成，目前监测系统普遍采用基于TCP/IP协议的以太网络传输数据。配电线载波通信方式并未得到广泛应用。

有线网络存在覆盖范围有限、建设维护投入大，周期长等缺点。无线GPRS由于存在可靠性和传输速度等问题，应用范围有限。无线网络可作为有线网络的补充，在某些特定场合以及备用网络方面发挥重要作用。

通信标准研究

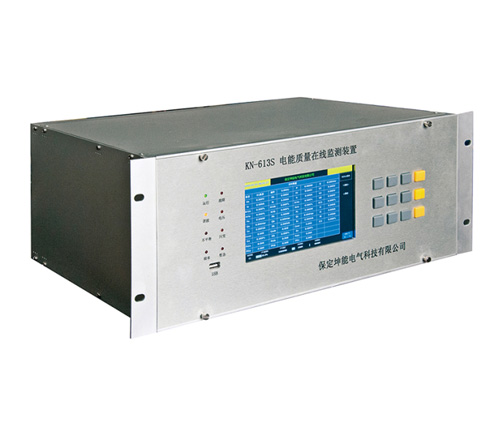

目前监测系统大多直接在高速以太网上传输监测数据，不采用复杂的压缩方案。因此，通信协议和数据格式标准是研究重点。现有研究主要包括以下两方面,下面电能质量在线监测装置的小编给大家介绍一下：

1)  基于 PQDIF的通信标准研究。IEEE P1159.3标准中提出的电能质量数据交换格式(Power Quality Data Interchange Format，PQDIF)完全独立于监测终端软硬件，被普遍作为监测数据交换的标准格式。嵌入式监测终端直接生成PQDIF文件并传输到监测中心，可避免在中心维护多个将各终端厂家私有通信规约转换为PQDIF的接口转换程序，有利于减轻监测中心的负担并提高系统可靠性。

2)  基于 IEC61850的通信标准研究。IEC61850第二版《公用电力事业自动化通信网络和系统》已将电能质量附录的补充草案内容正式写入标准，具体内容包括扩充了关于电能质量的测量类逻辑节点(M-)，新增电能质量检测分析逻辑节点类(Q-)等。早期研究采用在每个子站设立数据集中器的方式实现将各厂家非标准协议转换为IEC61850服务。目前的方案是：电能质量监测IED直接基于IEC61850建模，实现IEC61850服务器；监测中心实现IEC61850客户端，对符合IEC61850标准的监测终端进行数据读取和配置下装等操作。
