电能质量分析仪的性能特点

电能质量分析仪的性能特点：

目前，谐波、电磁干扰、功率因数降低已并列为电力系统的三大公害，当电网的电能质量被干扰或污染，达不到国家相关标准时，就得有针对性地对电网进行电能质量改善。要了解电网电能质量的实际情况，就必须有相应的便携式电能质量分析仪对其进行测试分析。

1、仪器是专门用于检测电网中发生波形畸变、谐波含量、电压波动与闪变和三相不平衡等，电能质量问题的高精度测试仪器；同时还具备电参量测试、矢量分析的功能。

2、可准确测量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量。可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。内置大容量数据存储器，按1分钟的时间间隔可连续存储18个月以上，能满足长期监测试验点的需要。

3、仪器具备USB接口，可方便的将数据直接拷贝到后台管理计算机。可配备微型打印机，随时将现场测试数据打印出来。与功能强大的数据管理软件配合，可将实时采样数据直接上传到后台管理计算机，在后台进行更迅速的处理。

4、具备万年历、时钟功能，实时显示日期及时间。可在现场检测的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理，具备强大的报表功能。

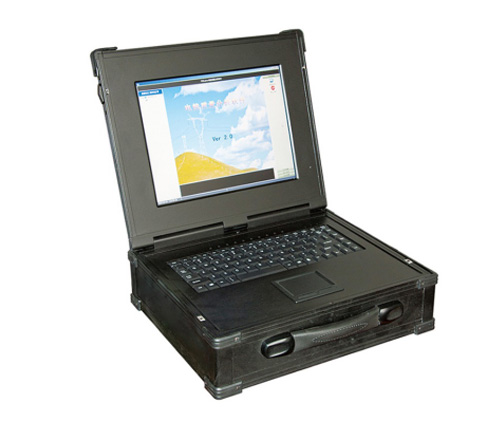

5、便携式电能质量分析仪采用大屏幕彩色液晶作为显示器，中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好。五分钟无操作液晶显示自动关闭，以便延长电池工作时间。导电硅胶按键，手感好、寿命长、设计合理、操作方便。

6、内置大容量、高性能锂离子充电电池，充满电连续工作10小时以上。体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。可设置不同的存储间隔时间，按设置的时间间隔连续存储数据。测试目的本功能用来显示三路电压参量2－64各次谐波含量的数值和百分比含量，以此来判断被测电压信号电能质量的好坏。

7、便携式电能质量分析仪的测试方法：电压谐波测试接线图在本项目中，同时接入三相电压信号。将电压测试线的黄、绿、红、黑四种颜色分别对应被测信号的A、B、C、N四条相线（当PT二次采用三线制接法时将被测设备的B相电压接到仪器的Un端子，只用三根电压线即可）。接好线后进入“电压谐波”屏查看测量结果。
