​微机消谐装置的工作原理

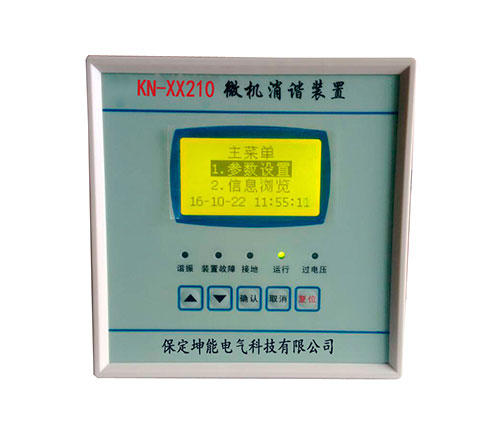

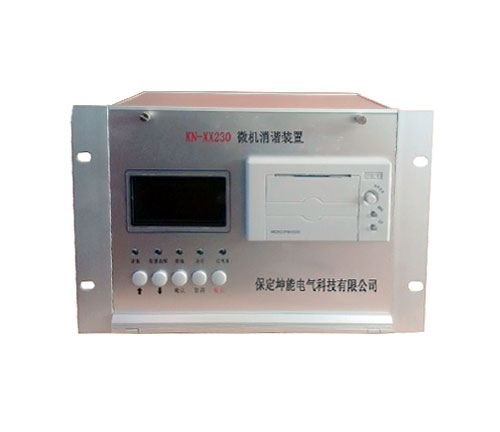

微机消谐装置的工作原理：

微机消谐装置又名微机电力谐振诊断消除装置，顾名思义，它是一种诊断并消除铁磁谐振的装置。铁磁谐振是由铁心电感元件，如发电机、变压器、电压互感器、电抗器、消弧线圈等系统的电容元件，如输电线路、电容补偿器等形成共谐条件，激发持续的铁磁谐振，使系统产生谐振过电压。谐振过电压在电力系统中危害极大，容易引发电力事故，而微机消谐装置的主要作用就是诊断并消除谐振过电压。

微机消谐装置是将微机技术用于电网消谐，利用计算机快速、准确的数据处理能力实现快速分析，诊断并消除谐振的一系列工作。微机消谐装置实时监测电压互感器PT开口三角处的电压和频率，当发生铁磁谐振时，瞬时启动谐振元件，产生强大阻尼，消除谐振。微机消谐装置大多采用单片机作为核心元件，对PT开口三角电压（即零序电压）进行循环检测。正常工作情况下，该电压小于30V，装置内的大功率消谐元件处于阻断状态，对系统无任何影响。当PT开口三角电压大于30V时，说明系统出现故障，装置开始对开口三角电压进行数据采集，通过数字测量、滤波、放大等数字信号处理技术，对数据进行分板、计算、判断出当前的故障状态，如果出现某种频率的铁磁谐振（一般在17HZ-150HZ之间），CPU立即启动消谐电路，让铁磁谐振在强大的阻尼下迅速消失。

微机消谐装置完善的解决了电力系统中电网的消谐问题，并能记录存储谐振的次数及谐振频率，广泛适用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿的电力系统。在铁磁谐振时进行快速消除，在过电压，单相接地等故障时给出报警信号并显示保存相关信息。微机消谐装置无需整定和调试，开机自检后自动进入运行状态，设备维护量低。
