电能质量在线监测装置的特点与用途

    电能质量在线监测装置的特点与用途：

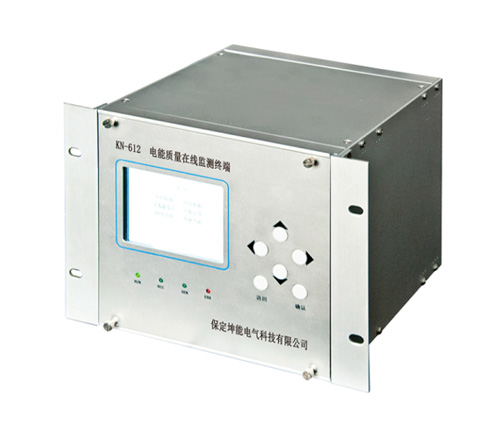

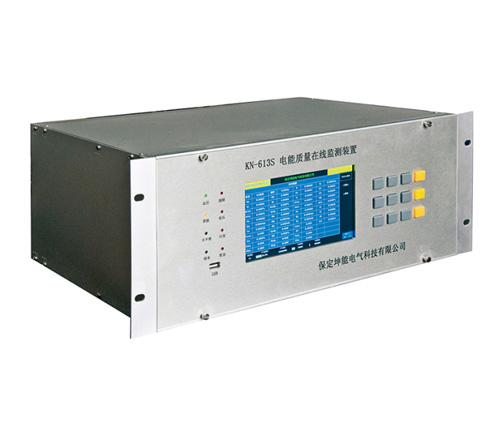

    电能质量监测装置又称谐波电能监测装置，是一种高性能的多功能电能质量测试分析仪器。主要解决了电力负荷急剧加大，特别是冲击性和非线性负荷容量的不断增长，使得电网发生波形畸变、电压波动与闪变和三相不平衡等电能质量问题。适用于220KV、110KV、35KV、10KV、6KV和380V各电压等级的发电厂、变电站、风电场、光伏电站、石油、煤矿、钢铁、冶金、化工等大型厂矿企业的供电系统。

    主要特点：电压输入采用高电压隔离模块,电流输入采用高精度电流变器，使输入信号和测量系统隔离。大大提高了仪器的抗干扰能力；测试参数多：用来检测系统频率、电网谐波、三相电压不平衡度、电压波动与闪变、电压偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、基波有功功率、基波视在功率、2-63次谐波、真功率因数等全部电能质量五大国标规定的参数；精度高：符合国标A级仪器要求。对谐波、三相不平衡度、闪变和波动均采用基准算法，无近似计算，采用高精度A/D（16 位），同时采样，采集速率12.8 kHz。通讯和多通道测试：通讯接口支持RS-232和485，并且电能质量在线监测装置具有测试通道多，配置灵活，可测量8路3相电压信号和8路3相电流信号；大容量存储：内置512M内存，以5分钟为单位存储数据，每通道可以连续存储4个月的历史数据。

    主要用途：测量分析：频率和电压偏差、电压波动和闪变、三相电压允许不平衡度、电网谐波；应用小波变换测量分析非平稳时变信号的谐波；测量分析各种用电设备在不同运行状态下对公用电网电能质量；记录和存储电压、电流、有功功率、无功功率、频率、相位等电力参数的变化趋势；电能质量在线监测装置能对电力设备调整及运行过程动态监视；分析电力系统中无功补偿及滤波装置动态参数，并对其功能和技术指标作出定量评价。
