如何用电能质量谐波监测分析仪测量谐波

1、打开电能质量谐波监测分析仪，调节亮度和聚焦旋钮，使屏幕上显示清晰的图像；调节中心频率粗／细调调节旋钮，使频标位于屏幕中心位置，显示屏显示频率值为900MHz；调节扫频宽度选择按键，使10MHz指示灯亮，表示每格所占频率为10MHz。

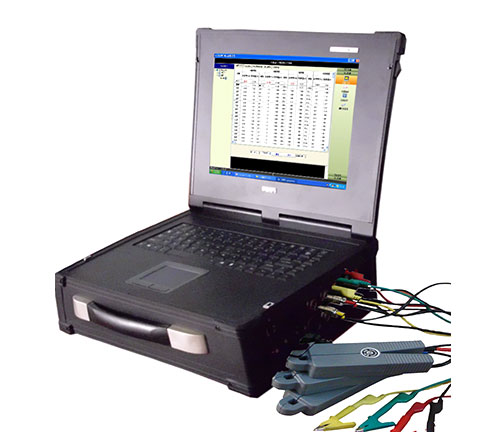

电能质量谐波监测分析仪

2、将外壳与3310主板接地点相连，控针插到功放块的输出端，并拨打“112”，观察电流表摆动的同时观看频谱仪屏幕上有无脉冲图像，正常情况下，在900MHz频标附近会出现脉冲图像，但幅度会超出屏幕范围，可以按衰减按键，使图像高点在屏幕范围内。

3、标记按钮：当标记按钮置于OFF(断)位置时，中心频率(CF)指示器发亮，此时电能质量谐波监测分析仪显示器读出的是中心频率，当此开关在ON(通)位置时，标记(MK)指示器发亮，此时显示器读出的是标记的频率，该标记在屏幕上是一个尖峰。标记旋钮：用于调节标记频率。

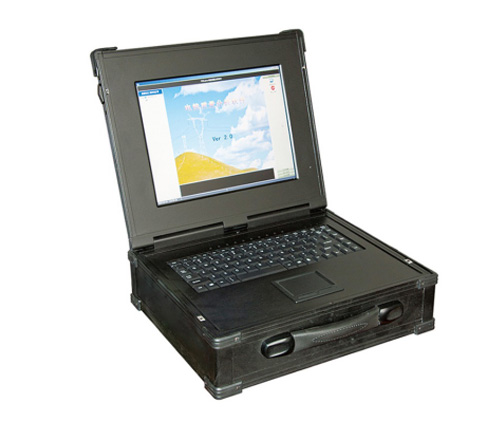

电能质量谐波监测分析仪

4、LED指标灯：闪亮时表示幅度值不正确。这是由于扫频宽度和中频滤波器设置不当而造成幅度降低所致。电能质量谐波监测分析仪这种情况可能出现在扫频范围过大时，相对于中频带宽(20kHz)，或视频滤波器带宽(4kHz)，若要正确测量，可以不用视频滤波器或者减小扫频宽度。

电能质量谐波监测分析仪
