电能质量监测需要了解哪些数据

发布日期：2020-09-29 作者：坤能电气点击：

1、供电系统主接线图；供电变压器主要参数；负荷性质，各负荷在供电系统主接线图中的位置；标明电能质量监测点，一般原则是准备在哪里治理就在哪里测量；系统中无功补偿装置情况，包括总容量，电容器是否串有电抗，电抗率多少，步长、投入数量等；要测试到有代表性的数据，即生产线负荷时情况和正常情况。

2、高压低压要有抓图，抓图至少要有：电压电流电压波形、3相谐波电流清单、3相谐波电流柱状图、功率记录和谐波记录。记录时间长度根据负荷情况决定，但不得少于一个生产周期；观察负荷变动的速度，工作电流变化的范围，问清楚负荷的性质；测试中注意观察各个参数的一致性，现场各仪表读数，有无互相矛盾的情况，必要时予以记录。

3、尽量在电容柜投入和未投入时各测一次数据；测试时需要的抓图要分多个窗口保存；选择合适的档位测量，特别是记录测量高压时候，高压CT和PT的变比，要保证所用的硬件变比和软件变比是一致的；现场需要安装的电能治理装置，APF/SVG/TSC，装置电压等级及容量；现场安装APF/SVG/TSC位置，柜体颜色、尺寸，是否和配电室其他柜体颜色、尺寸协调。

4、现场情况，是否便于APF/SVG/TSC柜体就位、安装；APF/SVG/TSC柜体的安装方式，安装地点，进线方式；母线铜牌宽度相间铜牌距离，确保铜牌能穿过CT，CT有足够的安装固定位置；安装APF/SVG/TSC位置距离治理点的长度，确定电缆及导线长度；现场APF/SVG/TSC柜体出风方向，是否利于装置散热且不影响室内温度。

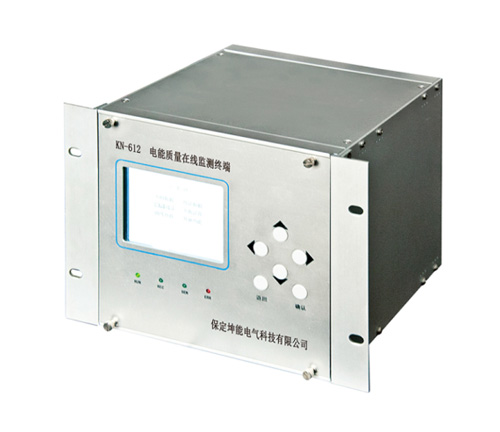

电能质量监测
