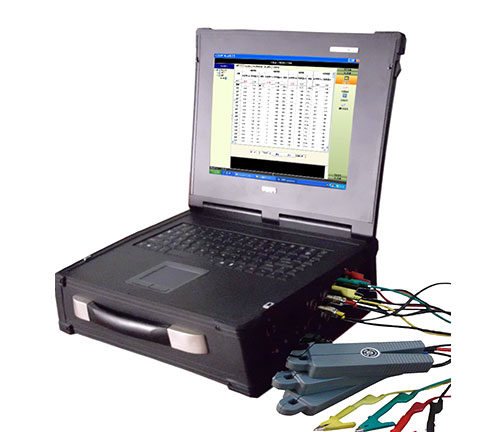

电力谐波监测装置是电网经济核算的依据，其精度关系到电力供需双方的经济效益。而电力谐波的存在，使得电能计量失准，这给供用电双方都带来影响。随着电力电子技术的发展，电网中的谐波污染越来越严重，电能表是否准确、真实地反映非线性用户的用电量，还是一个正在探讨的问题。因此分析研究谐波对电能计量的影响具有重要意义。
传统的电磁式电能表是利用处在交变磁场金属中的感应电流，与有关磁场形成力的原理制成。由于这类电能表是按照工频正弦波设计制造的，只能保证在工频范围很窄的频带内的工作性能。当电力系统中的波形发生畸变，感应式电能表不可避免地会产生计量误差。
电磁式电能表的电能计量误差频率特性曲线呈迅速下降趋势，计量误差随频率的增高而增大。谐波频率为20倍频(1000Hz)左右时，误差超过了-90%，不同功率因数下的误差值有一定的差异。从计量原理上对电磁式电能表进行分析，得出电磁式电能表在谐波条件下计量的电能，一般不能正确反映用户实际使用的电能。
当用户为线性用户时，谐波与基波潮流方向一致，电能表计量的是基波电能和部分谐波电能，计量值大于基波电能。线性用户不但受到谐波损害，而且还要多交电费。当用户为非线性用户时，用户除自身消耗部分谐波外，还向电网输送谐波分量，向电网输送的这部分谐波潮流与基波潮流方向相反。
电能表计量的电能是基波电能和扣除这部分谐波电能，计量值小于基波电能值。非线性用户虽然污染了电网，反倒少交了电费。所以随着电网谐波的增多，人们对电能质量的要求越来越高，电磁式电能表逐步会被淘汰。
