电能质量分析仪的结构功能

电能质量分析仪主要由五部分组成，分别为测量变换模块、模数转换模块、数据处理模块、数据管理模块以及外围模块。其中测量变换模块由电压互感器、电流互感器以及信号调理电路组成。数据处理模块包含DSP以及外部存储器SDRAM与FLASH；外围模块由显示、存储以及通信子模块组成。

配有一条四芯的电压测试线、三只电流测试钳。电压测试线用来接入被测电压信号，在现场用电流钳进行测试，每只电流钳分别对应一个钳表接口，不能互换，否则会影响测试精度，每只钳表中间有一个圆标贴，显示出钳表的相别和极性，标N的一端为电流的流出端，在使用接线要注意极性，接反会影响测试结果。

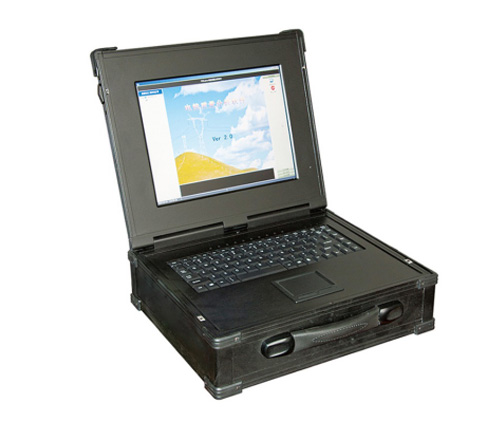

电能质量分析仪

在测试过程中要注意的问题：要在测试前插好电流测试钳，严禁先夹被测信号后插入电流钳插座，这相当于电流测试钳二次开路，容易产生开路高压，损坏仪器。测试完成后要先摘下所有电流测试钳，再拔下与主机相连的插头。

从普遍意义上讲是指供电，包括电压质量、电流质量、供电质量和用电质量。导致用电设备故障或不能正常工作的电压、电流或频率的偏差，其内容包括频率偏差、电压偏差、电压波动与闪变、三相不平衡、暂时或瞬态过电压、波形畸变、电压暂降、中断、暂升以及供电连续性等。

在现代电力系统中，电压暂降和中断已成为Z重要的电能质量问题。电能质量分析仪是对电网运行质量进行检测及分析的专用便携式产品，可以提供电力运行中的谐波分析及功率品质分析，能够对电网运行进行长时间的数据采集监测。同时配备电能质量数据分析软件，对上传至计算机的测量数据进行各种分析。
