微机消谐装置的正常运行

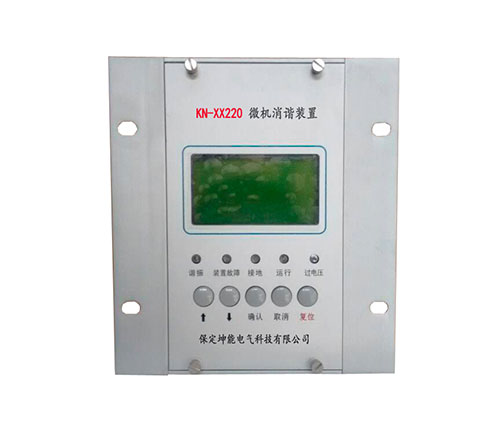

微机消谐装置安装在PT的开口三角绕组上，正常运行或者发生单相接地时，装置不动作。一旦判断电网发生铁磁谐振，便使正反并联在开口三角两端的两只晶闸管交替过零触发导通，限制和阻尼铁磁谐振。在中性点加装消谐PT的办法受限制的地方少，中性点不接地系统中均能采用，设备要求不高，选型容量，性能可靠，对正常运行无影响。谐振消除后，晶闸管自行截止，可以重复动作。

从消谐角度来说，消谐器电阻越大，分担的电压就越高，互感器铁芯越不容易饱和，可以有效的阻止铁磁谐振的发生。但是电阻过大，电压互感器开口三角输出电压就相应降低，影响继电保护装置动作的灵敏性，由于不是中性点直接接地，每相绕组的电压也不是相对地的电压，推动了电压互感器中性点接地的意义。

装置起动消谐期间，晶闸管全导通，呈低阻态，电阻约为几mΩ-几十mΩ，如此小的电阻值足以阻尼高频、基频及分频三种谐振，而且对整个电网有效。该装置的主要缺点，是难以正确区分基波谐振和单相接地，目前判据的主要区别在于零序电压U0的高低，通常基频谐振定为U0≥150V，单相接地定为30V≤Uo＜145V。

为了防止单相接地时装置误动使PT长时间过载而烧毁，只好将基频谐振的判据电压定得比较高，这样在工频位移电压不是很高的情况下，装置无法动作，可能使某些励磁特性欠佳铁芯易饱和PT的熔丝熔断。而且这种装置在电网对地电容较大时，对防止间歇性接地或接地消失瞬间，互感器瞬时饱和所产生的低频饱和电流造成的熔丝熔断，是无能为力的。

此外在持续时间较长的间歇过电压作用下，长时间多次激发、动作，使流过高压绕组的电流显著增大，热能量累积效应，仍然可能烧坏PT，运行经验已经证明。如压敏元件未能完全消除铁磁谐振，则瞬间启动大功率消谐元件予以消除。在正常运行条件下，三相对地负荷是平衡的，电网的中性点处在零电位。

当电网发生冲击扰动时，可能使一相或两相的对地电压瞬间提高，使得电压互感器的励磁电流突然增大而发生饱和。当谐振发生时，每隔一微小时间段启动一次大功率消谐元件，启动三次为一段，未能完全消除启动第二段、第三段。之后如故障依然存在，为了电压互感器，不再启动大功率消谐元件，只用压敏元件予以实时在线消除。
