电能质量监测装置的技术介绍

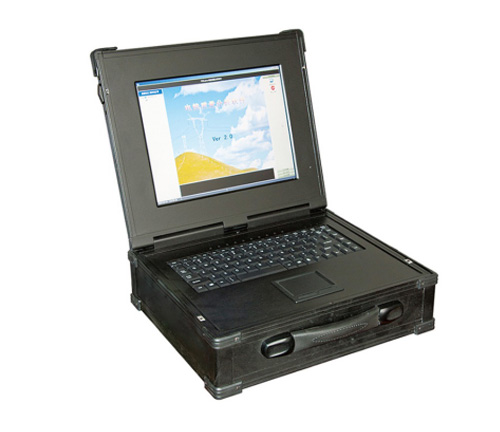

随着我国国民经济的蓬勃发展，电力负荷急剧加大，特别是冲击性和非线性负荷容量的不断增长，使得电网发生波形畸变、电压波动与闪变和三相不平衡等电能质量问题。电能质量监测装置是一台高性能的多功能电能质量测试分析仪器，采DSP+ARM+CPLD 内核，5.7寸大屏幕液晶(320×240点阵)显示屏，使结构更紧凑，功能更强大。

主要用途：测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、电压波动和闪变、三相电压允许不平衡度、电网谐波。应用小波变换测量分析非平稳时变信号的谐波。测量分析各种用电设备在不同运行状态下，对公用电网电能质量。定时记录和存储电压、电流、有功功率、无功功率、频率、相位等电力参数的变化趋势。

电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因。测试分析电力系统中无功补偿及滤波装置动态参数，并对其功能和技术指标作出定量评价。在线式、多参数、大容量、高精度及近代信号分析理论的应用等特点，使电能质量监测可广泛地应用于输配电、电力电子、电机拖动等领域。

功能及特点：电压输入采用高电压隔离模块，电流输入采用高精度电流变器使输入信号和测量系统隔离，大大提高了电能质量监测的抗干扰能力。采用中文界面，简洁的按键操作，用户使用方便。符合国标A 级仪器要求。对谐波、三相不平衡度、闪变和波动均采用基准算法，无近似计算，采用高精度A/D（16 位），同时采样，采集速率12.8 kHz。

采用DSP+ARM+CPLD 内核，处理速度快，软件功能丰富，使电能质量监测装置适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。系统频率、电网谐波、三相电压不平衡度、电压波动与闪变、电压偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、基波有功功率、有功功率、基波视在功率、2-50次谐波、真功率因数等全部电能质量五大国标规定的参数。
