电能质量分析仪与​功率分析仪有哪些不同？

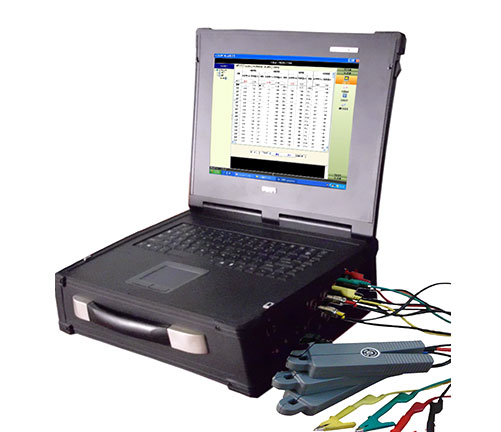

一、电能质量分析仪

电能质量分析仪是一种对电网中电能质量问题进行记录分析的专业测量工具，可以捕捉故障现场的谐波、电压波动、闪变、功率和三相不平衡等常见的电能质量问题，为智能电网、新能源、电气化铁路和大型工业用户，提供电能质量方面的性能评估和治理决策。电能质量分析仪采集的基本信号与功率分析仪一样都是电压、电流。

二、工作原理

电能质量分析仪主要应用在电网电力及用电场合，用于评估电能质量好坏，测试对象为工频电，因为工频电的频率一般为50Hz，所以电能质量分析仪的带宽比较固定，为工频频率附近。如电子电能质量分析仪E6000 的测试带宽为42.5Hz~57.5Hz ，电能质量分析仪采样率一般为每周波512 点。

PQ3000 采样率可达每周波1024 点功率分析仪，不仅要求能应用于电网电力，而且要求能测试变频器、电机等非工频场合，因此功率分析仪的带宽一般为宽频输入且采样率更高。致远电子高精度功率分析仪PA6000 的带宽为DC/0.1Hz~1MHz， 采样率200KS/s ， 高带宽功率分析仪PA5000 ，带 宽 为DC/0.1Hz~5MHz ，采样率2MS/s ，满足各类应用场合的需要。

三、功能

电能质量分析仪主要针对工频电，进行电力故障诊断分析、供电质量评估管理、供电设备运行状态监测，对电能质量情况进行监视、异常捕获、数据记录，并且符合国际及国家相关等级标准。电能质量分析仪标配 功能强大的上位机分析软件，可一键导出测试报告，节省宝贵时间。

功率分析仪带宽广， 所以应用场合更多， 甚至可以说包含了电能质量分析仪的各项功能，还可以做非工频范围的变频测试，丰富了研发生产的测试手段。
