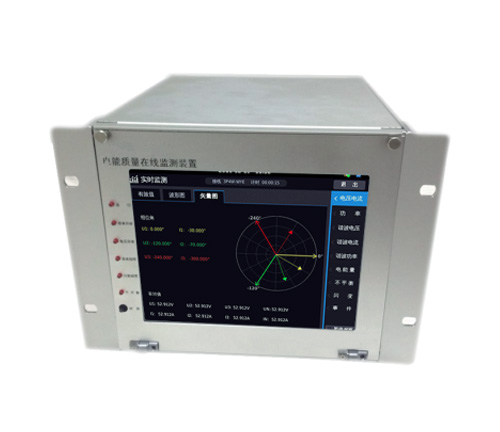

电能质量在线监测装置在电力系统中的应用

电能质量在线监测装置参考了变电站综合自动化的模式，充分利用现有的网络资源及通讯资源，实现数据率管理模式，做到监控数据的充分共享，并充分利用电力MIS系统的资源，做到实时监控系统与电力MIS系统的可靠连接。一般来说，监控中心由数据库服务器、通信服务器、管理工作站、WEB服务器、打印机及相关附属设备所组成。

数据库服务器、通信服务器、管理工作站、WEB服务器可根据组网规模合，并在一台或分散在几台计算机上，物理位置不受限制。监控中心主要负责对各变电站所监控单元的监测数据，进行自动、人工存取，并对监控单元进行远程维护与设置操作，也可实现实时数据监测。在多级系统中，上级监控中心可实现对下级监控中心单元的数据统计分析，并可透过下级监控中心对监控单元下达监控命令。

每个变电站由多台检测单元按照面向对象的监测思路配置。检测单元与监控中心的通讯可通过电话线、光纤、以太网实现。主流的监测单元一般依据面向对象的监测思路，应用DSP、嵌入式计算机等主要器件，存储器件为大容量FLASH，具有以太网、USB等多种接口。

测试数据：要测试到有代表性的数据，即生产线负荷时情况和正常情况。高压低压要有抓图，抓图至少要有：电压电流电压波形、DMM（功率、电压、电流）、3相谐波电流清单、3相谐波电流柱状图、功率记录和谐波记录。记录时间长度根据负荷情况决定，但不得少于一个生产周期。观察负荷变动的速度，工作电流变化的范围，问清楚负荷的性质。

测试中注意观察各个参数的一致性，现场各仪表读数，有无互相矛盾的情况，必要时予以记录。测试时电流和电压都为正值为正确。尽量在电容柜投入和未投入时各测一次数据，如果原有系统有补偿设备。测试时需要的抓图要分多个窗口保存。选择合适的档位测量，特别是记录测量高压时候 高压CT和PT的变比，要保证所用的硬件变比和软件变比是一致的。
