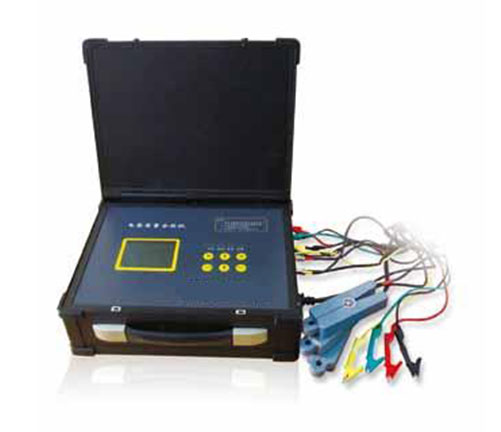

电能质量谐波监测分析仪的主要用途

电能质量谐波监测分析仪测量分析公用电网供到用户受电端的交流电能质量，其测量分析的指标：供电频率偏差、供电电压偏差、供电电压波动和闪变、供电三相电压允许不平衡度、电网谐波应用小波变换测量分析非平稳时变信号的谐波。测量分析各种用电设备在不同运行状态下，对公用电网电能质量的影响。

负荷波动监视：定时记录和存储电压、电流、有功功率、无功功率、频率、相位等电力参数的变化趋势。电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因。测试分析电力系统中无功补偿及滤波装置动态参数，并对其功能和技术指标作出定量评价。

为保证系统和仪器的可靠运行，所有电压、电流输入通道均采取隔离措施，电流采用电流钳或内置式传感器，电压采用光电隔离模块。每通道的绝缘电阻≥20MΩ，耐电压≥1.5KV。仪器采用免维护设计，采用标准工业控制计算机，性能可靠，自带看门狗（反应时间小于1.6S）。平均无故障时间（MTBF）大于10小时。

功能：应用小波变换测量分析非平稳时变信号的谐波。测量分析公用电网供到用户端的交流电能质量。测量分析各种用电设备在不同运行状态下对公用电网电能质量。电力设备调整及运行过程动态监视，帮用户解决电力设备调整，及投运过程中出现的问题。

测试分析电力系统中无功补偿及滤波装置动态参数，并对其功能和技术指标作出定量评价。实时接收显示现场测试数据、波形、频谱，并具有数据打印、位图存储功能；可远程读取并修改下位机各种参数设置，如电压变比、电流变 比、额定电压、接线方式、通讯速率以及其他各种测量参数定值。

将仪器内部存储的任意时间段的历史数据，自动或手动接收至后台监控管理机。存贮发送来的数据，并根据选定的时间段或测试数据筛选条件进行进一步分析处理。对现场发来的数据，按照统计、分析条件形成综合统计报表。
