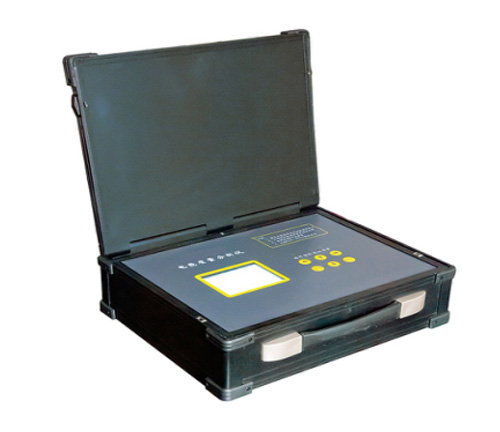

电能质量分析仪的测量功能

电能质量分析仪可以记录并分析电源故障，支持准确的电源分析；所有电压、电流、功率、谐波、闪变等都按照时序同时测量；趋势记录的同时捕捉瞬间停电、电压下降、频率变化等所有电源异常情况；使用功能轻松掌握测量步骤；附件应用软件能制作简单的报告；可记录事件发生前1秒，发生后10秒的波形。

可长时间准确的测量DC电流，使用AC/DC自动调零电流传感器，电流传感器电源由PQ3100主机供电。瞬态过电压200kHz采样；频率1波，从1个波形进行运算；电压1/2有效值、电流1/2有效值：每隔开半波半的1个波形运算；浪涌、下陷、停电：电压1/2有效值时检测。

冲击电流：每半波运算电流后的有效值时检测；频率200 ms：从10个波形，12个波形进行运算； 频率10秒：从10秒间的波形进行运算；电压波形峰值，电流波形峰值。电压，电流，有功功率，视在功率，无功功率，有功电能，视在电能，无功电能，电费，功率因数，位移功率因数，电压不平衡率，电流不平衡率。

电压波峰因数，电流波峰因数；谐波/相位角(电压/电流), 谐波功率：第0次～50次；电能质量分析仪总谐波畸变率(电压/电流)；间谐波(电压/电流)：第0.5次～49.5次。可配备数据分析管理软件，对测试结果进行分析、处理，可掌握被测点的电能质量和负荷周期性变化情况，对电力工作人员了解用户电能质量，采取相应处理措施，有着不可替代的作用。

可按照国标要求生成专业的电能质量分析报表；电能质量分析仪内置高性能锂离子电池，自动进入省电模式，可使仪器在无外接电源的情况下持续工作10小时以上，方便现场测试。
