电能质量在线监测的开发和应用

电能质量在线监测是电网电能质量监督检测网络，基本也是主要的设备。目前市场上销售和使用的国内外，生产的电能质量部分指标的监测设备，大都不能完全适应我国电网电能质量监督管理的实际需求。河北省南部电网在1996年开始陆续安装谐波在线监测装置，初期的装置在数据存储、数据传输和后台统计分析的功能方面，都存在较多的问题。

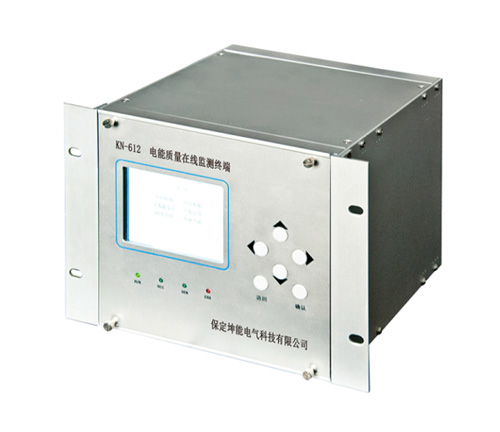

为适应电能质量监督日益发展的需要，根据几年的运行经验和体会，开发了电能质量在线监测终端。新型的电能质量在线监测装置，具有按国标要求采集电能质量各项参数、在线长时间工作的可性高、现场操作方便实用、可与中心站通讯等功能。

同时还可长时间记录、存储数据且读取数据方便。该装置采用与国外产品同等的DSP数字信号处理器，和高速多路AD同采技术，在数据处理与显示存储上采用PC104工控机，功能强、便于操作与软件升级。电能质量监测污染源的治理有其特殊性，即补偿装置的参数设计必须与污染源的污染指标匹配。

通过检测，可分析污染源造成的电能质量指标污染，如谐波、无功大小及波动值、电压偏差、电压闪变等，在此基础上，才能对补偿装置，如LC滤波器组、SVC等进行参数设计。补偿装置工程实施并投运后，评判补偿效果如何，直观、有效的手段是现场电能质量检测。

重点污染源用户的在线监督：系统电能质量指标恶化一般均由污染源的污染引起，其中大型污染用户的作用比较明显。此类用户在接人系统方案设计时大多考虑补偿，并在验收时投运，但因多方面客观因素，补偿装置可能退出运行，对系统运行造成一定影响。为监督重点污染源用户的运行，对其受电点开展电能质量指标的在线监测，实现在线监督是十分必要的。
