电能质量分析仪与检测仪的区别

电能质量分析仪是一种对电网中电能质量问题，进行记录及分析的业界测量工具，可以捕捉故障现场的谐波、电压波动、闪变、功率和三相不平衡等常见的电能质量问题，为智能电网、新能源、电气化铁路和大型工业用户，提供电能质量方面的性能评估和治理决策。

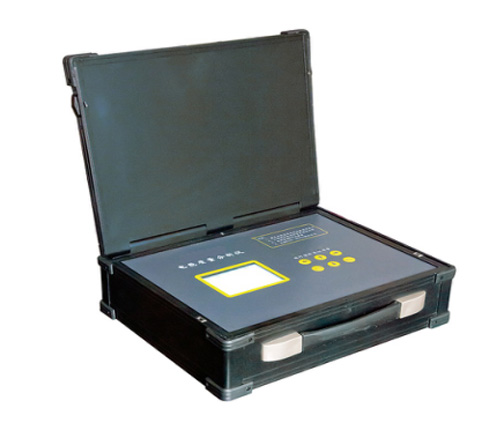

电能质量分析仪笼统来说可以包括电能质量在线监测装置，但是目前市面上一般电能质量分析仪是指便携式的电能质量设备，体积较小，可以随测随走，电能质量在线监测设备是长期安装运行在测试现场，实时传输数据，所以叫做“在线式”。手持式电能质量分析仪是一种集电能质量分析、电参量测试、电力矢量分析为一体的多功能测试仪器。

该仪器配备高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便。采用大屏幕彩色液晶作为显示器，中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。

主要是电气设备在投入使用和非投入使用时，用便携式电能质量分析仪测出其各次谐波电压、谐波电流值，然后与国标值进行比较分析，看是否超出国家标准，根据分析规划出相应的治理方案。原则上选择谐波用户和接入电网公共连接点作为谐波检测点，测量该点的谐波电压和谐波源用户流入公用电网的谐波电流，检测点的谐波是否符合国家标准。

电能质量监测系统参考了变电站综合自动化的模式，充分利用现有的网络资源及通讯资源，实现数据率管理模式，做到监控数据的充分共享，并充分利用电力MIS系统的资源，做到实时监控系统与电力MIS系统的可靠连接。

一般来说，监控中心由数据库服务器、通信服务器、管理工作站、WEB服务器、打印机及相关附属设备所组成。数据库服务器、通信服务器、管理工作站、WEB服务器，可根据组网规模合并在一台或分散在几台计算机上，物理位置不受限制。监控中心主要负责对各变电站所监控单元的监测数据进行自动、人工存取。
