电能质量在线监测与电能质量分析仪的不同

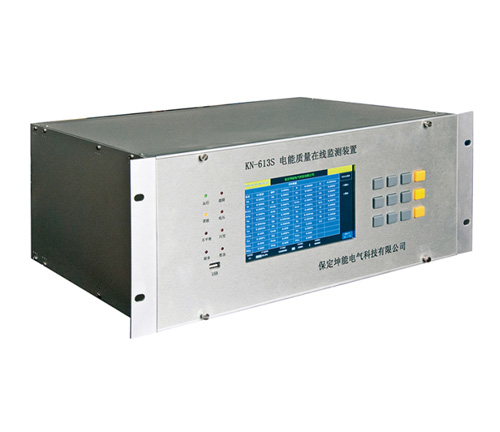

电能质量在线监测是一种对电网中电能质量问题，进行记录分析的业界测量工具，它可以捕捉故障现场的谐波、电压波动、闪变、功率和三相不平衡等常见的电能质量问题，为智能电网、新能源、电气化铁路和大型工业用电提供电能质量方面的性能评估和治理决策方案。

电能质量在线监测是固定安装在现场的，通过通讯接口连接到远程的PC端查看当前的实时监测数据，很多事故的发生是有征兆性的，事件是由从小到大逐渐性发生的，而通过在线电能质量监测装置反馈的数据可以提前做预防措施。

电能质量分析仪是一种便携式装置，适用于短时间内测试电能质量然后给出一个测试报告，为后续的治理方案提供依据。电能质量在线监测装置与电能质量分析仪的作用大致是相同的，但是电能质量分析仪是便携式的，体积比较小，可以随测随走，电能质量在线监测装置是长期安装在运行现场的设备，实时传输数据，所以才称为“在线式”。

电能质量分析仪采用DSP+ARM双处理器架构，DSP负责数据的采集及算法处理，ARM负责通信协议及人机接口处理。模拟信号采集用2片ADI公司分辨率为16位的4通道同步采样的AD7655完成，实现采样速率达到1MSPS，保证了通道的精度和信息完整性，不错过电网中任何一个瞬态变化，使对瞬态波形、骤升骤降、瞬时中断等的侦测更加的精准。

DSP工作频率达200MHz以上，能够及时监测电网并动态调整采样频率，实现工频和采样频率同步。采用5.6寸LCD彩屏显示，分辨率为640dots×480dots，用不同颜色区别显示各相的参数、波形图、相量图、谐波比图，使用户可以更直观地了解电网参数状态。

内置闪存可同时存储60组屏幕截图，150组瞬态电压/电流捕捉波形图，12800组告警日志，启动电流侦测模式可连续捕捉100s的启动电流波形。内置2G内存卡用于存储长时间趋势曲线记录，同时记录20个电量参数，可根据需要选择，5s采集记录一次，可记录存储长达300天的趋势曲线记录。
